久草亚洲视频,龙之谷私服,网页私服,网页私服

　　現行蠶繭存烘繭、煮繭、繅絲時都是雌雄繭混合，只能繅制雌雄復合絲，很難批量生產出6A級高品位生絲。雄蠶絲跟雌盎絲相比，它具有繭及解舒絲長、出絲率高、繭絲纖發細、凈度優、絲色亮麗的優點，是目前國內外唯具備繅制6A級高品位生絲條件的蠶絲。傳統生雄蠶絲的蠶品種有：溫敏斂夕匕效應蠶品種、性連鎖衡致純蠶品種、家蠶限性品種，這些品種存在著成活牢低、繅制生絲難度高、盒農的勞動強度大、繭絲質量籌等問題，此很難大批鼉得劍純的雄蠶絲、。近年來，我通過基兇工的方法將普通的菁松×皓月蠶種轉育成熒光繭色判性盈品種，在保持現{于蠶品種優良性能的基礎上，利用雌雄繭在紫外線燈光卜所發射來顏色的同而實現雌雄蠶繭分離，鑒別的成功率已高達1O0%，進而可以做到雌推蠶繭分開繅絲，極具市場前景。日前對雄蠶絲的報道不多，尤其對它的染色性能還沒有詳細的報道。本研究通過分析pH值、無明粉用量、染色溫度等素對酸性染料染雄蠶絲的影響，探討酸性染料在雄蠶絲上的染色忡能，并將它與醬通蠶絲的染色性能做對比。

　　1實驗

　　1.1材料及藥品

　　材料：雄蠶絲（熒蘇×熒曉），普通查絲（菁松x皓月），均山汀蘇民罨繭絲綢股份仃限公提供。

　　藥品：酸性染料天龍藍A2R、滅龍~EAgR、天龍黃A2R由德斯達公司提供，酸性大紅GR由浙江寶應染料公口1提供，醋酸、醋酸鈉、硫酸鈉（分析純）由圍藥集團化學試劑有限公司提供。

　　1.2染色方法

　　將染料、電解質和水按配方配制成染液的質量分數為5%，加入試樣30℃始染，以l℃/min的升溫速率升溫至某一特定溫度，保溫6Omin，降溫爭70℃，水洗烘干。

　　1.3測試方法

　　1.3.1K/S值的測定

　　染色試樣的值住美Hunterlab公司的UItrascanxE測色儀上測定，測色光源為D。s光源，10。視角。縛個試樣用紅外壓片機壓8;3，耿8點的平均值。

　　1.3.2上染率的測定

　　E染率（E%）采用殘液比色法測定，染液的吸光度在721型光電分光光度儀上測定，采用lcm的比色皿，（E%）按式（1）計算：

　　（E%）=（1一A1/Ao）×100% （1）

　　式（1）r：Ao和A1分別為染色前后染液的吸光度。

　　1.3.3移染率的測定

　　移染率=（K/S）c/（K/S）b×100% （2）

　　式（2）中：（K/S）c,和（K/S）B分別為織物C和移染試樣B移染處后的K/S。

　　2結果與討論

　　2.1雄蠶絲的等電點

　　中性電解質在酸性染料染蛋白質纖維中，在等電點以下發生的作用是緩染，等電點以上發生的作用是促染。據此原理，雄蠶絲在加鹽和不加鹽條件染色的上染率與pH值的關系曲線必然存在一個交點，結果如圖1所示。反應條件為：酸性人紅GR5%，硫酸鈉15g/L，90℃染6Omin，浴比1：100。

　　由圖1可知，當pH值為3.2左右時加入元明粉既不起緩染作用又不起促染作用，故可認為雄蠶絲的等電點為3.2左右。

　　2.2pH值對上染率的影響

　　染料5%，平平加00.4g/L，醋酸一醋酸鈉調節pH值，元明粉15g/L，浴比1：10O，9O℃條件下染60min，結果見圖2。

　　由圖2可知，隨著pH值的增加，上染率有下降的趨勢，這是因為雄蠶絲的等電點在3.2左右。在等電點以上，纖維帶凈的負電荷，隨著pH值的增大，染料和纖維之間的庫侖斥力增大，染料上染纖維的障礙增火，從而上染率降低。根據本實驗結果，可以認為：染色的pH值宜控制在6左右。

　　2.3染色溫度對上染率的影響

　　染料5%，平平加00.4g/L，醋酸一醋酸鈉調節pH值到6左右，元明粉15g/k，浴比1：100，在不同染色溫度下染色60min，染色完畢后上染率結果見圖3。

　　從圖3可以看出，隨著溫度的升高，染料的上染率有下降的趨勢，說明這是一個放熱過程，根據染色熱力學

　　　　所以隨著溫度的升高上染率會下降。雖然在低溫條件下染色可以得到較高的上染率，但根據染色動力學

　　　　低溫時染料在纖維中的擴散系數會下降，染料很容易在纖維表面發生聚集，將嚴重影響耐沈和摩擦牢度，因此不建議低溫染色。根據普通蠶絲染色的經驗，建議采用90℃染色。

　　2.4元明粉用量的影響

　　在陰離子染料染色過程中，常需加入大量的元明粉促染。但元明粉用量應適當，用量過低，起不到促染的效果;用量過高會導致染色不勻，對于蠶絲來說，用量過高還會產生“灰傷”等問題。因此在酸性染料染色過程中要嚴格控制元明粉的用量，電解質的質量濃度對t染率的影響見圖4。

　　2.4元明粉用量的影響

　　在陰離子染料染色過程中，常需加入大量的元明粉促染。但元明粉用量應適當，用量過低，起不到促染的效果;用量過高會導致染色不勻，對于蠶絲來說，用量過高還會產生“灰傷”等問題。因此在酸性染料染色過程中要嚴格控制元明粉的用量，電解質的質量濃度對t染率的影響見圖4。

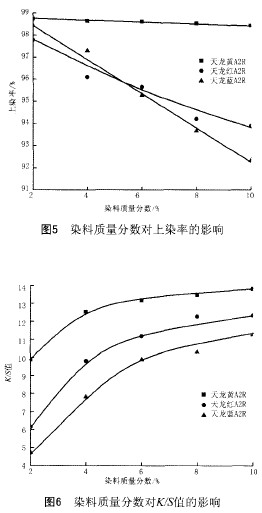

　　由圖5可以看出，隨著染料質量分數的增加，染料的上染率降低，這是因為酸性染料上染雄蠶絲屬于朗謬爾定位吸附。一旦纖維上的染座被染料分子占滿，染料就不能再向纖維內部擴散。由圖6可知，存染料質量分數低于6%時，K/S值幾乎呈直線上升，這說明天龍染料在雄蠶絲上具有優良的提升性能。

　　3.1吸附深度

　　染料質量分數為5%，醋酸調節pH值到6，中性電解質的質量濃度為l5g/L，30℃始染，保溫10min，以l℃/min的速度升溫到90℃，浴比1：100，保溫60min。染色完后測樣品的K/S結果見圖7。

　　由圖5可以看出，隨著染料質量分數的增加，染料的上染率降低，這是因為酸性染料上染雄蠶絲屬于朗謬爾定位吸附。一旦纖維上的染座被染料分子占滿，染料就不能再向纖維內部擴散。由圖6可知，存染料質量分數低于6%時，K/S值幾乎呈直線上升，這說明天龍染料在雄蠶絲上具有優良的提升性能。

　　3.1吸附深度

　　染料質量分數為5%，醋酸調節pH值到6，中性電解質的質量濃度為l5g/L，30℃始染，保溫10min，以l℃/min的速度升溫到90℃，浴比1：100，保溫60min。染色完后測樣品的K/S結果見圖7。

    取一塊與染色織物B等質量的白織物c與移染試樣B置丁與以上染色條件相似的移染浴（不加染料）中進行移染處理，完畢后根據式（2）計算移染率。

    由圖8可知，雄蠶絲的移染性能稍高于普通的雌雄復合絲，這主要是因為雄蠶絲的結晶區比雌雄復合絲大。這些研究結果說明，即使在染色初期雄蠶絲上發生了染色不勻，仍可通過提高保溫溫度和延長保溫時間的方法通過移染改善雄蠶絲的勻染程度。

　　3.3解吸性能

　　在上述合理的染色工藝條件下，根據參考文獻中解吸性能的測試方法，測得2種蠶絲的解吸性能如圖9在雄蠶絲上具有優良的提升性能。所示由圖9可見，雄蠶絲和普通蠶絲的解吸率都較低，這說明天龍染料具有優良的染色牢度，但雄蠶絲的解吸性能高于普通蠶絲，這再次說明雄蠶絲在染色過程中一旦出現染色不勻，可以通過延長保溫時問和提高染色溫度的方法來改善勻染程度。

　　4結論

　　1）天龍染料l在雄蠶絲h合理的染色工藝條件是：pH6左右，中性電解質的質量濃度為l5g/L，30℃始染，以1℃/min的速度升溫到90℃，保溫60min。

　　2）雄蠶絲的移染性能、解吸性能高于普通蠶絲，同一條件下染色的K/S值低于普通蠶絲，天龍染料在雄蠶絲上有優良的提升性能。

　　來源: 陳玉梅，蔡再生，葛鳳燕，丁志用
