久草亚洲视频,龙之谷私服,网页私服,网页私服

　　Outlast纖維是一種新型智能纖維，具有保溫和調(diào)溫功能，又稱“空調(diào)纖維”。它是用微膠囊包裹的熱敏材料（它可以固態(tài)、液態(tài)互相轉(zhuǎn)化，從而達(dá)到吸熱、放熱的效果），混入紡絲液中進(jìn)行紡絲，從而使紡織纖維具有以潛熱的形式儲存和釋放能量的功能。

　　1助劑對Outlast纖維染色特性分析

　　Outlast纖維（腈綸）染色影響因素主要有溫度、勻染劑、電解質(zhì)以及pH值的大小等。本文主要討論勻染劑、電解質(zhì)等對Outlast纖維染色性能的影響。

　　1.1勻染劑的影響

　　陽離子染料染Outlast纖維時，為了獲得勻染，可在染浴中加勻染劑，一般加陽離子勻染劑。陽離子勻染劑相當(dāng)于無色陽離子染料，對Outlast纖維有親和力，上染Outlast纖維時與染料爭奪染座，其分子比染料分子小，染色時擴散速率比陽離子染料快，優(yōu)先上染纖維，但陽離子勻染劑親和力較小，在沸染過程中能逐漸被陽離子染料替代，延緩了染料的上染速率，從而達(dá)到勻染的效果。

　　配方：陽離子黃0.105%（owf），陽離子紅0.500%（owf），陽離子藍(lán)0.070%（owf），HAc0.7g/L，Na2SO45g/L。

　　勻染劑選用1227，染色時準(zhǔn)備3個試樣，1試樣不加勻染劑，2試樣加入勻染劑0.5g/L，3試樣加入勻染劑1.0g/L。

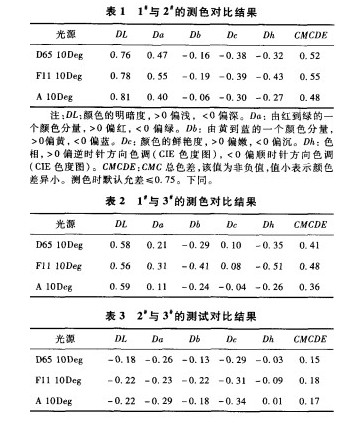

　　以1試樣作為標(biāo)準(zhǔn)，2試樣測色對比結(jié)果見表1。以1試樣作為標(biāo)準(zhǔn)，3試樣測色對比結(jié)果見表2。以2試樣作為標(biāo)準(zhǔn)，3試樣測色對比結(jié)果見表3。

　　由表1～3可以看出，DL比較為1>2>3。Da比較為偏綠1>2>5，偏紅3>2>1。D6比較為偏藍(lán)1<2<3，偏黃3<2<1。Dc鮮艷度比較為3>1>2。Dh色相偏差3一2與1順時針產(chǎn)生微量偏差。CMCDE總色差1>2一3（以3為標(biāo)準(zhǔn)），但相差不大。

　　1.2電解質(zhì)的影響

　　電解質(zhì)一般選用硫酸鈉（Na2SO4），在染色過程中會離解出帶正電荷的Na離子，也會與染料陽離子發(fā)生競?cè)荆�由于Na離子較小，移動較易，優(yōu)先占據(jù)染座，然后也會被染料陽離子取代，起到緩染作用，但效果不及陽離子緩染劑。

　　配方：陽離子黃0.105%（owf），陽離子紅0.500%（owf），陽離子藍(lán)0.070%（owf）。HAc0.7g/L，勻染劑1227為0.5g/L。

　　電解質(zhì)選用NaSO，染色時準(zhǔn)備3個試樣，4試樣不加電解質(zhì)，5試樣加入電解質(zhì)5g/L，6試樣加入電解質(zhì)10g/L。

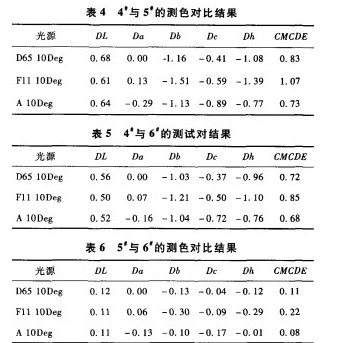

　　以4試樣作為標(biāo)準(zhǔn)，5試樣測色對比結(jié)果見表4。以4試樣作為標(biāo)準(zhǔn)，6試樣測色對比結(jié)果見表5。以5試樣作為標(biāo)準(zhǔn)，6試樣測色對比結(jié)果見表6。

　　由表4～6得知：一般情況下，Na2SO4的加入，對染色的色光是有影響的，特別是會發(fā)生偏藍(lán)光現(xiàn)象，測色中表現(xiàn)為Db（黃藍(lán)光）和Dh（色光差異）的影響比較明顯。另外色相也會發(fā)生較大程度的順時針偏轉(zhuǎn)，顏色隨之也會發(fā)生變化，與無電解質(zhì)時色相比較有明顯區(qū)分。

　　2結(jié)論

　　采用陽離子染料染Outlast纖維時，添加的助劑對染色效果是有一定影響的。助劑加入的用量不同，對染色濃度、鮮艷度、色偏等都有一定程度的影響。隨著勻染劑1227用量的增加，織物顏色黃光會有所減弱，而鮮艷度會有所上升。Na2SO4的加入，會導(dǎo)致顏色發(fā)生藍(lán)光效應(yīng)，導(dǎo)致色相發(fā)生順時針偏轉(zhuǎn)，但Na2SO4的加入量達(dá)到一定程度后，色光則不再發(fā)生明顯的變化。
