久草亚洲视频,龙之谷私服,网页私服,网页私服

　　當今的粘合劑涂料印花已不僅是為了環保和簡化工藝，從圖案設計創意而言，涂料印花的圖案設計已成為一個獨立的設計領域，諸多遠見卓識的圖案設計師正在探索涂料印花如何與染料印花、特種印花、特技印花以及新、特、優材料的應用有機結合，可以斷言，在圖案設計師、紡織助劑、紡織設備等技術人員的共同努力下，可以把諸多地方特色元素揉合到印花產品中，利用網印技術推出各種不同風格的印花新品。

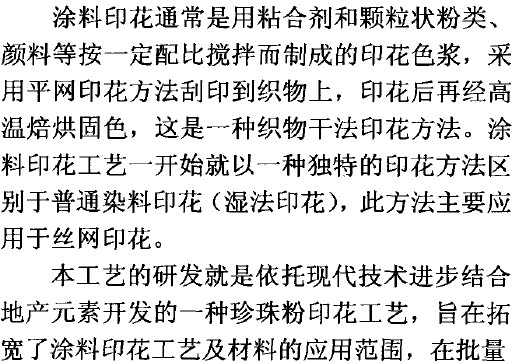

　　1 蘇州地方特色元素應用于涂料印花工藝

　　眾所周知，蘇州是絲綢之都，也是中國淡水湖珍珠之鄉。本工藝以環保型丙烯酸類粘合劑為載體，通過涂料網印工藝使兩個地道的蘇州元素有機結合，豐富涂料印花品種。以地產元素為主題，旨在拋磚引玉，希望更多的圖案設計師、紡織助劑、紡織設備等方面的技術人員共同研發、探索，為中國絲綢錦上添花。

　　2 珍珠粉在紡織中的應用現狀

　　珍珠粉柔滑細膩，有光澤，并具有一定的抑菌作用，對皮膚有保健護膚、防紫外線等功效。含有珍珠粉的纖維或涂布珍珠粉的織物，面料表面具有柔、滑、爽、糯的舒適手感和珍珠本色光澤。特別適宜用做貼身內衣、床上用品、室內裝飾等。

　　含有珍珠粉的纖維或涂布珍珠粉織物的生產工藝有以下三種：

　　第一種方法是采用濕法共混紡絲法生產棉型珍珠纖維。這種方法是在粘膠生產過程中，在紡絲液中加入粒徑微細的珍珠粉， 由這種纖維純紡或與其它纖維一起混紡制成織物，再經后整理加工即成含有珍珠粉的面料。這種方法的缺點在于生產流程復雜、成本高、珍珠粉含量低，另外纖維的強度因珍珠粉的加入而有所下降。

　　第二種方法是采用干法共混紡絲法生產化纖珍珠纖維。該方法是在合成纖維的紡絲過程中混入粒徑微細的珍珠粉，由這種合成纖維純紡或與其它纖維混紡制成織物，再經染整加工成含有珍珠粉的合纖紡織面料。這種方法的缺點與棉型珍珠纖維一樣，生產流程復雜、成本高、珍珠粉含量低，而且合纖混紡面料服用性能不及天然纖維或再生纖維，而合纖與棉或其他天然纖維混紡面料則珍珠粉含量更低，對皮膚的保健功能微乎其微。

　　第三種方法是涂層方法。以珍珠粉與涂層膠配伍配置成涂層漿，再按涂層工藝進行涂層加工，制成含珍珠粉的涂層面料。這種方法的缺點在于珍珠只能平涂在面料上，無色彩變化和印花設計效果。

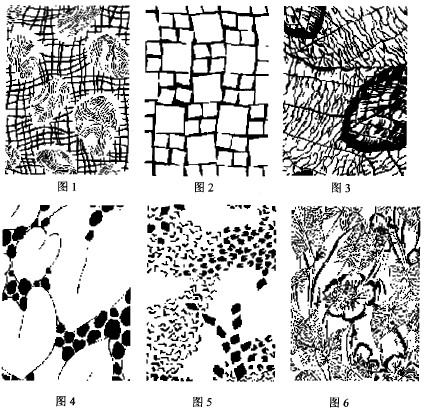

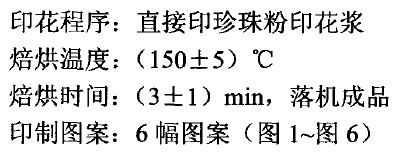

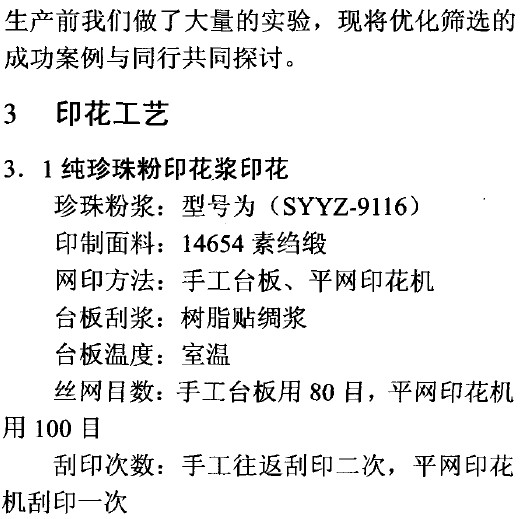

　　網印、圖案評估：刮印時漿體流動性好，無塞網現象，線條精細， 印花圖案邊緣清晰。設計師設計的圖案巧妙地通過網印技術通道將兩個蘇卅I元素展示得淋漓盡致，在傳統題材上運用平面構成原理使之更富時代氣息，成品高貴典雅，尤其是在素縐緞練白坯綢上印珍珠粉，風格更是酷似真絲提花織物，手感柔滑。

　　3.2珍珠粉印花漿和酸性染料同步印花

　　印制面料：03雙縐

　　網印方法：手工臺板、平網印花機

　　臺板刮漿：樹脂貼綢漿

　　臺板溫度：室溫

　　絲網目數：手工臺板用100目，平網印花機用120目

　　刮印次數：手工往返刮印二次，平網印花機刮印一次

　　印花程序：先印酸性染料色漿套色，然后刮印珍珠粉印花漿　　初始烘干：(120±5)℃

　　焙烘時間：(5±1)min

　　蒸化時間：15min

　　蒸化溫度：120～130℃

　　水洗溫度：50℃

　　水洗時間：30min

　　定形溫度：(150±4)℃ ，落機成品

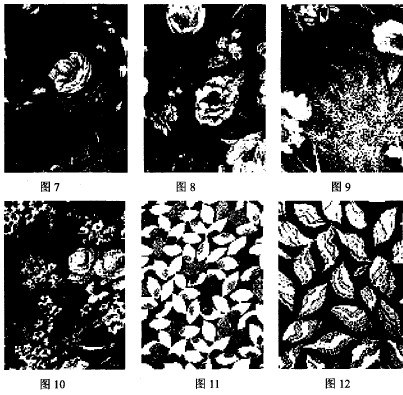

　　印制圖案：6幅圖案(圖7～圖12)

　　　　網印、圖案評估：先印酸性染料套色，最后一次刮印珍珠粉漿，在酸性染料上再又疊加刮印珍珠粉漿料時無塞網現象，珍珠粉漿體本身相容性好，罩印在酸性染料色漿上無化學反應，流動性好，無論是精細的泥點，還是線條從粗到細都呈現出了清晰的邊緣。

　　在圖案設計上，設計師更是牢牢抓住了珍珠粉印花漿半透明的特性，設計的多色彩圖案在綢面上呈現出獨特的風格。成品綢面上絲綢的柔和光澤、酸性染料艷亮的色彩、珍珠粉沉穩的半透明本色交織在一起耐人尋味。

　　品質評估：用上述工藝制成的珍珠粉印花絲綢產品經檢測結論如下。

　　檢測機構： 國家絲綢質量監督檢驗中心

　　國檢編號：(2009)國認監認(064)號：委字紡類G2120

　　檢測結果：

　　耐刷洗色牢度 4級(注：刷洗次數100次)

　　耐干摩擦色牢度 4—5級

　　耐濕摩擦色牢度 3-4級

　　原樣干摩前后變化程度 4級

　　原樣濕摩前后變化程度 3-4級

　　為使印花成品的印花效果更好，進一步改善織物手感及其它實用性能，可按比例添加非離子表面活性劑類滲透劑，也可同時按比例添加有機硅類柔軟劑，酯季銨鹽類柔軟劑有很好的抗黃變、滅菌消毒作用，用于珍珠粉印花，既可改善織物手感又可增強織物耐用性和保健功能。為調節網印時色漿粘度，除丙烯酸類的增稠劑外也可選用其它不影響網印色漿流動性的增稠劑，但必須先進行試驗篩選，以確保網印的重演性。

　　珍珠粉本色印花是不添加任何染料、顏料，以珍珠粉天然色直接進行印花，效果更加神奇，選擇全透明、200℃ 高溫不黃變、環保型高檔粘合劑和純珍珠粉攪拌后直接印花，印花成品的觀感效果獨特，色彩變幻豐富。淡水湖珍珠粉中三種固有的天然色：珠白、淺紫色、淡金色在柔和的真絲綢光澤映襯下更顯高貴和典雅。

　　4 珍珠粉網印工藝的發展前景

　　涂料印花的發展史也是粘合劑的發展史，從阿克拉明粘合劑的問世(AAcramin Binder) 到現在超柔軟、無凸印觸感粘合劑的普遍應用。目前，國產紡織粘合劑技術水平也在不斷提高，涂料印花占整個市場的比例不斷提升， 國內外針對涂料印花系統研發的專門機構也象雨后春筍，且偕具相當高的技術力量。因此，現在涂料印花無論是印花工藝，還是粘合劑應用都有比較高的技術水平。在涂料印花中，除顏料以外的粉、粒狀材料在印花中的運用日漸增多，在賦予傳統顏料以耐久牢度的同時，大大豐富了涂料印花的花色品種。在涂料粘合劑方面，我們選用的珍珠粉印花色漿是“江蘇省絲綢科學研究所經濟技術發展實業中心”研發生產的，品質已基本符合現代涂料印花的要求，涂料印花后經高溫焙烘，皮膜堅韌而富有彈性，皮膜透明，粘著力強，耐紫外線，不泛黃，不易老化：皮膜耐撓曲，抗折皺，柔軟，不發粘;有優良的耐電介質性能，與其他染化料和助劑有相容性，耐氣候性好;尤其突出的是新型粘合劑有網印流動性好、不塞網、印花精度高、邊緣清晰、印花后易清洗等優點。隨著紡織化工、紡織設備技術水平的不斷進步，涂料印花也必將會涌現出越來越多的有獨特創意和時尚設計的新產品。

　　5 結論

　　珍珠粉印花產品開發立足于蘇州地方特色產品— — 吳江的絲綢和相城的珍珠，即兩種世界聞名的蘇州元素。用環保型粘合劑做媒介，使兩個天然地標性產品珠聯璧合，使得珍珠粉印花產品在環保型助劑應用基礎上增加其護膚功能。在產品開發中，應用珍珠粉印花工藝簡化了原有珍珠粉面料的工藝，使之能把印花設計和珍珠粉天然色彩及光澤有機結合，產品兼具觀賞性、裝飾性和保健護膚功能。產品各項質量指標符合國家現行標準。在批量生產中無需增加新設備，對印花工藝也無特殊要求。此外， 由于蘇州盛產珍珠，所以用珍珠粉和環保型粘合劑復配成珍珠粉印花色漿，其成本相比同類用粘合劑和功能性顆粒、粉類及顏料類所配制的印花色漿低20%左右，為國內的勞動密集型印染企業提供了一個功能型印花新產品的開發途徑。

來源: 苗海青

該文章暫時沒有評論！
