莫代爾纖維手感柔軟、滑爽、色澤純正,具有良好的透氣性和易打理等特點。Modal纖維織物制成的服裝在歐美、日本、韓國非常流行。Modal纖維屬再生纖維素纖維,用活性染料進行筒子染色,很容易產生色花和色斑。本文主要根據Modal纖維的特性,從練漂及染色工藝兩方面進行探討。
2 試驗材料
14.8 tex Modal纖維;
RemazolRR型活性染料;
片堿、雙氧水、滲透劑、雙氧水穩定劑、凈洗劑、螯合分散劑、醋酸、元明粉、純堿、柔軟劑。
3 工藝設計
3.1 絡筒
因ModaI纖維特別滑爽,吸濕能力強,縮水率較大,筒子浸水后變硬,所以絡筒時筒子的卷繞密度應嚴格控制,密度過大,會造成筒子染不透或內外層色差大;密度過小,易脫落,給染后倒筒帶來困難。松筒密度一般控制在0.28~0.30 g/cm。
3.2 煮漂
3.2.1工藝處方
片堿(g/L) 1
雙氧水(g/L) 3
滲透劑(g/L) 1
雙氧水穩定劑(g/L) 0.5
螯合分散劑(g/L) 0.5
溫度:98℃,時間:60 min,循環設置:正3min反5 min,泵速:80%。
3.2.2 工藝流程
松式絡筒→裝籠→入水→加助劑→升溫→煮漂→排液→熱水洗→冷水洗→中和pH值待染色

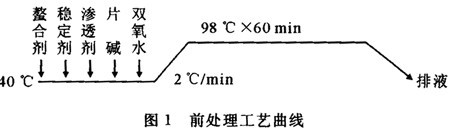

3.2.3 工藝曲線(見圖1)
Modal纖維煮漂后,白度增加、毛效好、光澤好、手感柔軟滑爽、回縮較大,筒紗無滑脫、硬度適宜染色。
3.3 染色
3.3.1 工藝處方
選用RemazolRR型活性染料(用量為o.w.f)
活性紅RR(%) 0.08
活性黃RR(%) 0.16
活性藍RR(%) 0.1
元明粉(g/L) 20
純堿(g/L) 10
凈洗劑(g/L) 0.5
浴比 1:10;循環設置:全正循環;泵速:85%。
溫度:40℃促染色,60℃固色,固色時間:40min。
3.3.2 工藝流程
入水→加染料→加元明粉→升溫→加純堿→固色→排液→溫水洗→皂洗(凈洗劑)→熱水洗→冷水洗→柔軟→出籠脫水烘干。

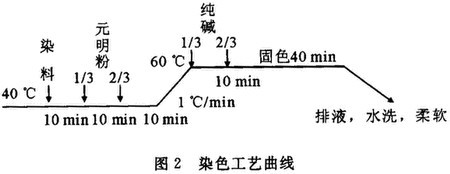

3.3.3 工藝曲線(見圖2)
染后筒子外形美觀,無脫管變形現象;無色花、無色斑、無白芯,筒子內外層色差小,色澤飽滿,手感柔軟滑爽;耐洗牢度原樣變色4~5級,耐干磨4~5級,耐濕磨4~5級;染后纖維單強平均199.6 cN,適宜織造。
4 結論
根據Modal纖維的特性和染色效果分析表明,Modal纖維筒子染色首先要控制好松筒的卷繞密度,卷繞要均勻一致,密度不宜過大;另外從染料的選擇方面,要選擇配伍性好、勻染性好、重現性好、上染速率較接近的染料;為避免色花和內外層色差大,染色采用升溫法,染色時元明粉和純堿的加入宜先慢后快。
來源: 印染在線
該文章暫時沒有評論!
歡迎您: |
評價:![]() ![]() ![]() |
表情:
![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() |
請自覺遵守互聯網的相關政策法規,嚴禁發布色情、暴力、互動的言論. |
最新技術文章
點擊排行
