久草亚洲视频,龙之谷私服,网页私服,网页私服

1 一般問題

通過加入特定的添加劑，聚酰胺(PA)和彈性纖維(EL)就不會受光和氧的影響而破壞。這些抗氧化劑在擠出之前被加入紡紗溶劑中。如果抗氧化劑是空間位阻酚類(咧如BHT)，在受到熱應力時就會發生泛黃�？寡趸瘎┻w移到纖維表面與諸如空氣中的氮氧化物接觸。在氣體一加熱拉幅機中預定形期間特別會發生嚴重泛黃。在超細纖維中。由于其極大的表面積，這種泛黃問題更加嚴重。包含特定自由基捕捉劑的紡織品助劑例如Depicol AY(抗泛黃劑)，能夠起補救的作用。除了上述加熱泛黃問題外，在儲存時也出現泛黃現象。在儲存和運輸過程中，紡織纖維和包裝材料之間相互接觸。這里也涉及到空間位阻酚BHT類抗氧化劑，然而，起因是包裝材料。和加熱泛黃情況一樣，這些抗氧化劑由于氮氧化物的作用轉化成黃色物質。泛黃或者是氮氧化物與芳環反應(硝基或亞硝基一苯酚)或者是通過氮氧化物的氧化作用間接發生的。此時用Depicoi LG(抗儲存泛黃劑)處理可提供一種補救作用。為了得到滿意的白度和亮度，特別是對于成型的織物，紡織整理者必須準備制定一系列協議。因此，為了防止白度過多的損傷，需要在預定型之前單獨預洗，降低預定型溫度，并選擇合適的紡織助劑。在隨后的儲存過程中出現的泛黃也是不容低估的(圖1)。

圖1 泛黃問題圖示

2 平幅間歇式整理技術(圖2)

                        圖2 平幅間歇式整理工藝流程圖

    PA／EL本色織物的預定型在實踐中已證實足種行之有效的方法。一般來說，用特殊的水洗助劑(例如Depieol AY)浸軋開幅PA／EL本色布，既可影響前處理中的預稀松，又可防止熱定型工藝期間纖維過度的泛黃。這種方法被特別應用于諸如PA—Supplex和Meryl Skinlife等級。由氮氧化物導致的泛黃，在氣體加熱的拉幅機中明顯大于電加熱的機器。與未浸軋本色布的預定型相比較，預浸軋工藝中前處理發生融縮的風險降至最低，并且也防止了由熱處理時產生的過度煙霧和廢氣。對單個預定型之前的預洗差異進行比較，在織物浸軋喇加入Depicol AY，可消除過度的皺痕傾向和形成運行皺痕的危險。加入Depicol AY，阻止或減少了帶有彈性纖維的合成纖維織物及其混紡織物的熱泛黃。比較對本色布進行的熱定型。認實可獲得更高的白度和染色織物的亮度，熒光增白后用Depicol AY處理將獲得更好的外觀。

由于對經濟的整理技術的需求日益增長，Zschimmer＆Schwarz公司開發了既保證工藝可靠性，又滿足幣場和最終客戶質量水平需求的特殊工藝。以下濕處理工藝能用特殊選擇的紡織助劑通過所謂的一浴法實施：

-EconBright：一浴煮練和熒光增白；

-EeonDye：一浴煮練和染色。

用Depicol LG處理對于防止儲存中泛黃是必要的。在熒光增白(EconBrighl LG)后和在染浴(EconDye LG)中此產品可以單獨應用：

-EconBright：一浴煮練和熒光增白后接著用Depicol LG附加處理；

-EconDye LG：在染浴中用Depicol LG一浴煮練和染色。

由Zschimmer＆Sehwarz公司開發的EconBright LG(最大白度)和EconDye LG鮮艷色澤工藝如圖3和圖4所示。

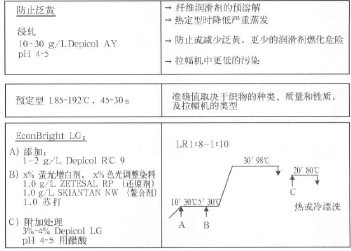

                          圖3 EconBrlght LG熒光增白

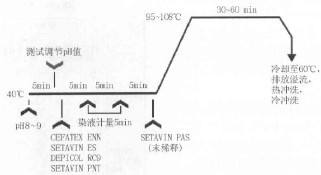

                             圖4 用于淺色和彩色的EconDye LG

3 管狀間歇式后整理技術(圖5)

                  圖5 圓筒織物／無縫織物間歇式處理工藝流程圖

圓形編織產品在市場上的重要性不斷上升。在這種情況下，織物的預成型或者需預定型的織物通過一浴法在滾筒式水洗機中處理。與開幅織物預定型處理不同，Depicol AY被應用于竭染工藝。在這種情況下整理過的織物在隨后的熱處理(例如成型)過程中對泛黃呈現出明顯低的敏感性。

4 實際結果

    4．1 EconBright LG

    為了強調整個體系減少泛黃傾向的效率，選擇80／20的PA／EL經編針織物。對這種織物用或不用抗熱泛黃助劑Depicol Ay在熱定型(192℃下45 s)之前進行浸漬。然后，經過這種方法處理的織物用熒光增白劑Depicol LG進行后整理。沒有用抗泛黃助劑處理的織物用作對比樣以便比較。

此外，90／10的PA 66超細纖維／彈性纖維圓形編織物在隨后的成型工藝中做白度破壞試驗。采用Depicol AY能得到更高的白度。通過這種方法能得到滿足最高白度要求的可重現的產品。

    成型工藝中與高溫接觸后良好的泛黃穩定性也是非常重要的。

    通過采用Deplcol LG可有效地阻止由儲存引起的酚泛黃(表1)。

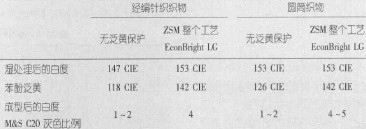

                    表1 EconBright LG 使用后得到的實際結果

4．2 EconDye LG

用或不用Depicol AY進行預處理，將85／15 PA 66／EL織物染成淺色或淡藍色。

EconDye工藝中，Depicol LG被加入染浴。試驗顯示在此種情況下減少勻染劑用量也不會不勻。

用數字測色儀可進行比色試驗。

由于在熱定型前的浸軋工藝中用了Depicol AY，染浴中用了Depicol LG，兩種情況中對鮮艷度和泛黃的不良影響均明顯減少。

表2列出的值反映了用于評估影響色澤的一些參數。

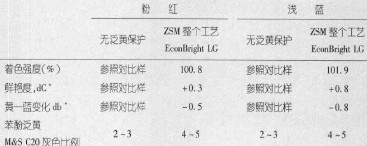

                        表2 EconDye LG使用后的實際結果

圖6反映了熒光白和淺藍色樣本的情況。

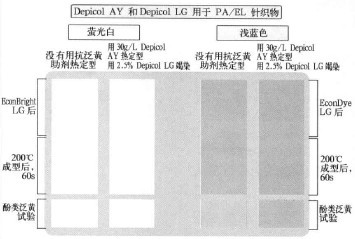

           圖6 PA／EL用和不用抗泛黃處理工藝的熒光白和淺藍色的結果比較

5 結語

EeonBright LG和EconDye LG對于聚酰胺和聚酰胺／彈性纖維混仿織物的處理均為創新的工藝，它提供了經濟的及質量可靠的工藝控制。通過運用Depicol AY和Depicol LG，泛黃問題減小至最小限度。在浴洗滌／染色和后處理工藝中Zschimmei＆Schwarz開發的紡織品助劑可獲得高質量的整理，既節省時間又節省成本。聚酰胺超細纖維和含有彈性成分的聚酰胺混紡織物所特有的后整理問題可以通過選擇特定的工藝、紡織助劑及染料得以最小化或加以解決。
