隨著社會的進步和生活水平的不斷提高，人們對健康時尚的追求也愈來愈強烈。而體現一個時代進步的關鍵要素之一，莫過于引領時尚潮流的服裝服飾。越來越多的消費者在關注紡織品外觀性能的同時，對紡織品的內在功能性表現出了更強烈的追求，但以往功能性紡織品總是太少。近幾年來，在國內國外各種服裝、面料展覽會上均可以發現：強調以舒適性為主的功能性面料，如具有防污易去污、吸濕透氣、抗菌防臭、抗靜電、抗紫外、阻燃、防蛀、遠紅外、負離子、拒水拒油防污等功能的面料越來越多。這個信息反映了各紡織生產廠家對功能性整理面料的開發越來越重視，而功能性后整理也成為了紡織品染整加工中畫龍點睛的一道工序。
理想狀態的紡織品被期望具有永遠保持清潔，不被污物污染，或者無論被什么污物沾染上以后都很容易洗掉的功能，我們知道這是不可能實現的，但是作為紡織品功能性后整理的研究人員，這個目標是我們努力的方向。
2 防污及易去污整理的概念、機理及應用領域
2.1概念與機理
防污整理，通常也可以稱為拒污（簡稱為SG——Soil Guard）整理，一般可通過通常所說的三防整理來實現（即拒水、拒油、防污整理），經整理后的紡織品的表面張力可以降低到油類的表面張力以下，無論是水性污垢、油性污垢還是固體污垢都不容易沾染。這類產品由原來的石蠟、鋁鹽類的防水劑到有機硅類防水劑最后發展到有機氟類的三防整理劑，性能也越來越出色，耐久性越來越好。另外，還有一部分防污整理為防止織物吸附環境中的固體污垢，比如灰塵等等，主要與織物的靜電積累有關。一些化纖類及毛類的織物，在空氣干燥的環境中，極易產生靜電，極易吸附在這樣的干燥環境中的大量灰塵等固體污垢。
易去污整理（可簡稱為SR——Soil Release）整理，一般就是增加纖維的親水性，從而使紡織品沾染上的污垢在洗滌過程中更容易去除。這類產品也由最初的淀粉、聚乙烯醇、聚乙二醇等親水劑發展到丙烯酸類聚合物的親水劑，最后也發展到含有親水基的氟碳化合物。
一般來說，防污和易去污加工是兩個效果相反的加工。一方面，紡織品經過三防整理后一般情況下污物很難沾染，但污物一旦沾染上以后由于三防紡織品本身難以潤濕，從而使沾染上的污物難以去除；另一方面，紡織品如果做了易去污整理，一般親水性較高，就很難再做具有較好效果的防污整理。為了解決這一難題，新一代的防污易去污整理劑在分子結構上做了很大的改進，在其分子鏈上同時具有親水基團和拒水基團（Rf ），當經過防污易去污整理的紡織品暴露在空氣中時拒水基團定向排列在纖維外部，而親水基團蜷曲在纖維內部，從而表現出“拒污”性能，而當其置于水中時，親水基團和拒水基團所在的空間位置發生翻轉，織物表現出親水性能，從而體現出易去污性能。這樣，防污和易去污整理（SG-SR）就能夠統一起來，可以做到基本不影響各自的性能。
2.2 應用領域
防污易去污整理廣泛應用于那些不洗滌或不經常洗滌的紡織品，例如家庭室內用品（窗簾、毛毯、沙發、臺布、壁布等）和汽車的裝飾用布，有效減少織物對污垢的吸收，液體污垢灑落上面后經吸水性餐巾紙輕輕擦拭后即可輕松去除，有效防止污垢滲透到織物內部，即使沾染上污垢也可以通過簡單洗滌后去除。同時防污易去污整理在醫院服裝、玻璃纖維和特種防護織物上也具有廣泛的用途。對于那些需要經常洗滌的紡織品，也可以有效減少洗滌次數，降低勞動強度。
近年來，防污易去污整理在紗線、內衣、毛衣、羊絨衫上的應用越來越多，并且越來越被人們認可接受。
3 實驗部分
3.1試驗試劑
防污易去污整理劑；拒水拒油整理劑FK-510；三防專用抗靜電整理劑（均為北京中紡化工有限公司的產品）
3.2實驗儀器設備
PB303-N型電子天平；MU504A型臺式軋車；Rapid R-3型定型機；YB571B型摩擦牢度測試儀；datacolor100型測色儀
3.3整理工藝
一浸一軋→烘干（105℃， 3min）→焙烘（150~180℃，3~1min）
3.4 測試方法
3.4.1拒水性能測試方法
GB/T 4745—1997（等同于AATCC 22—2001或ISO 4920：1981）
紡織織物 表面抗濕性測定 沾水試驗
3.4.2拒油性能測試方法
FZ/T 01067-1999（等同于AATCC 118—2002）
涂層織物拒油性測定方法
3.4.3防沾污性能測試方法
參照AATCC 130—2000 污物清除：油漬清除法
首先制作標準污布，將炭黑、豬油、液蠟、三氯乙烯按照一定比例配好，用醋酯短纖織物二浸二軋，烘干。并按照標準污布的檢驗標準，以此相同的污布2塊在標準干濕摩擦牢度儀上重復摩擦兩個100個循環，用評定沾色用灰卡比較沾污處，以達到3級為合格。用此布摩擦防污易去污整理的布樣，觀察布樣上的沾污情況，評級。
3.4.4 易去污性能測試方法
參照FZ/T10012—1998 滌棉織物易去污性能評定
將SR加工處理的布放在濾紙上，滴一滴（約0.2ml）臟的機油（或參照該標準用機油加碳黑制備）用干凈的塑料蓋上，用大約2公斤重的重錘壓1分鐘，取下重物，在室溫下放置24小時，洗滌試驗布片，觀察樣片上的污漬殘留痕跡，作0~5個等級的評價。
5：污漬完全去掉
4：隱約可見留有一點痕跡
3：淡淡的留有一點痕跡
2：留下的痕跡清晰可見
1：留下許多痕跡
0：和未處理的布料留下的痕跡一樣多
3.4.5抗靜電性能測定
準備幾個直徑相同（約10cm）的培養皿，干燥后裝上相同質量的煙灰，用塑料梳子在織物表面均勻用力摩擦10次，使織物表面帶電荷，然后迅速將織物覆蓋于培養皿表面5秒鐘，取下后觀察織物表面的吸附煙灰的程度。
將吸煙灰程度分為4級：4級—不吸煙灰；
3級—少量吸灰；
2級—吸灰；
1級—嚴重吸灰。
4試驗結果與討論
4.1防污易去污整理劑用于各種纖維織物的用量及效果見下表一

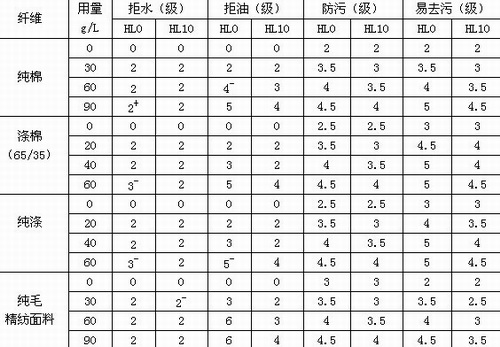

表一 防污易去污整理劑的用量與效果
注：HLn指洗滌n次后
由上表可見，單純使用防污易去污整理劑整理的織物防油、防污及易去污效果良好，但防水性能較差，因此，應將其與拒水拒油整理劑FK-510配合使用。
4.2防污易去污整理劑與拒水拒油整理劑配合使用效果見下表二

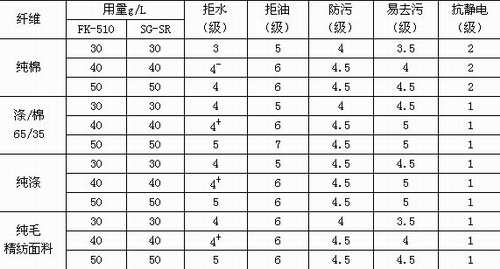

表二 三防整理與防污、易去污整理混用效果
由上表可知，防污易去污整理劑與拒水拒油劑配合使用后，拒水、拒油、防污性能均有不同程度的提升，尤其是拒水效果提高的特別明顯。但是無論是拒水拒油整理劑和防污易去污整理劑配合使用，還是防污易去污整理劑單獨使用，整理后的織物沒有抗靜電效果，還是不能達到理想的防污效果。
4.3 拒水拒油整理劑、防污易去污整理劑與抗靜電整理劑的配合使用
防污易去污整理劑與拒水拒油劑配合使用時可以同浴使用，對各自的性能基本沒有負面影響，但在與抗靜電劑同浴使用時發現，市售大多數抗靜電劑都對拒水拒油防污效果有負面影響，無論是同浴使用還是兩浴使用。經過優選，我們選用了三防專用抗靜電整理劑，可以和三防整理同浴使用，且對各自效果基本沒有影響。整理結果見下表三

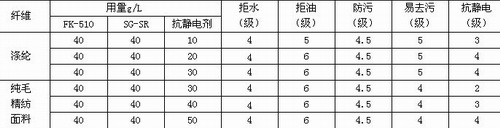

表三 三防專用抗靜電整理劑對三防、易去污效果的影響
4.4焙烘溫度對白度的影響
在整理工藝中針對某些對白度要求較高的場合，在焙烘溫度上作了摸索，發現焙烘溫度對白度影響較大。從表四可看出無論是選擇150℃，3min，還是選擇180℃， 1min，所得防污易去污效果并沒有差別，但從表五可看出對織物白度有較大影響，所以應根據織物種類適當控制焙烘溫度，對易黃變的織物可選擇較低溫度和較長時間的焙烘。試驗結果見下表四、表五

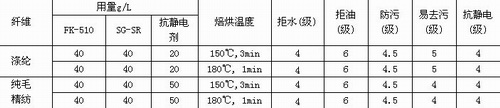

表四 焙烘溫度對整理效果的影響

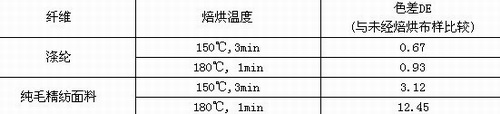

表五 焙烘溫度對白度的影響
注：表五中助劑用量與表四中對應。
5 結語
1、各種纖維織物經過三方整理劑與防污易去污整理劑配合使用均可以達到理想的防水、防油、防污、易去污效果。
2、選擇合適的抗靜電整理劑配合使用也可以達到良好的抗靜電效果。
3、整理工藝根據織物種類適當控制焙烘溫度，以免引起嚴重的泛黃問題。
來源：印染在線
該文章暫時沒有評論！
最新技術文章
點擊排行
安卓APP
微信號：yinhuashijie
手機版
《印花世界》雜志
微信群接入口
客服
