久草亚洲视频,龙之谷私服,网页私服,网页私服

    【集萃網觀察】1 棉織物免燙整理

    目前，大多數防皺免燙整理采用2D樹脂 [二羥甲基二羥基乙烯脲(DMDHEU)]的醚化產品作為交聯劑，在酸性催化劑和適當的焙烘溫度下，最終形成纖維素纖維的網狀交聯，從而提高織物的折皺回彈性和尺寸穩定性，賦予織物良好的洗可穿免燙整理效果。以乙二醛和二甲基脲為主的無甲醛樹脂交聯劑在市場上占據了主要的份額；而聚羧酸類產品盡管已有生產及應用，因存在各種問題尚未被廣泛使用。

    樹脂防皺免燙整理主要采用以下幾種工藝:

    (1)干交聯

    (2)濕交聯 (Moisture curing)

    (3)氣相交聯 (VP整理)

    1·1 干交聯工藝

    干交聯是目前最普遍使用的生產工藝，織物浸軋樹脂后先烘干，然后在高溫下焙烘交聯。由此整理得到的織物，具有良好的回彈性和平整度，但是織物強力損傷較大。

    1·2 濕交聯工藝

    該工藝常用來生產高檔的襯衣和床單等薄織物。織物浸軋樹脂后先烘干至特定的含潮率，然后在20-30℃溫度下堆置反應。此工藝可以使整理后的織物達到非常好的防皺免燙效果，具有良好的回彈性和平整度，并且強力損傷也較小。但由于使用了硫酸或鹽酸作為催化劑，染料選擇有局限性，并且工藝時間很長，難以準確控制各工藝參數，容易導致質量偏差，生產效率也不高。

    1·3 氣相整理

    由于對設備及環保的要求極其嚴格，工藝條件較難控制，目前工廠很少應用。

    1·4 AP整理

    為了克服上述干交聯和濕交聯工藝的缺點，但又能發揮其各自的優點，巴斯夫公司發明了"Advance Performance Finishing"工藝(即AP整理工藝)，并申請了專利。該工藝的特點是采用干交聯的簡捷方法，達到與濕交聯方法相同的高級整理效果 (表1)。AP整理具有如下優點:

    ·工藝簡單，易操作、易控制

    ·極高的干濕回彈性

    ·極好的水洗平整度 (AATCC-124測試)

    ·柔軟舒適的手感

    ·對織物的損傷較小

    ·織物上殘留的甲醛含量極低 (LAW-ll2，AATCC-lI2測試)

    ·織物的黃變比傳統干交聯低

    ·與幾乎所有的染料和熒光增白劑相容

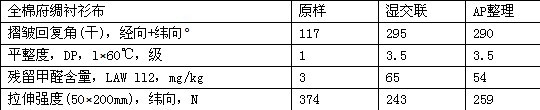

    表1 濕交聯與AP整理工藝的指標比鉸

    1·4·l AP整理工藝流程

    浸軋樹脂工作液(交聯劑、催化劑、強力保護劑、柔軟劑)→烘干(95℃)至正常含潮率(5%-8%)→焙烘(110-l40℃)→平幅水洗(45-60℃)→烘干→柔軟及增強整理→軋光、預縮整理

    1·4·2 工藝條件，g/L

    (1)樹脂整理

    滲透劑奇利龍F-JET HiConc. 2

    樹脂服絲平AP 220-240

    保護劑適利堅VN 30

    催化劑康定素F-M 32

    pH值 (用醋酸調節工作液) 4.5

    浸軋 根據織物的類型，軋液率一般為70%左右。

    預烘干 應在不高于95℃下烘干至正常含潮率(5%左右)。

    焙烘 110-130℃，3min至45s。

    (2)水洗

    平洗(5O℃)，第一格中加入1g/L的奇利龍F-JET HiConc，并用醋酸調節pH值至5.5。

    (3)柔軟及增強整理

    滲透劑奇利龍F-JET HiConc. 2

    保護劑適利堅VN 30

    柔軟劑適利堅SI0 30

    浸軋軋余率，% 70

    烘干、定形,定形溫度170℃(時間以布面烘干為準)

    本公司在對不同的工藝條件進行比較試驗，分別為:

    試樣A AP用量200g/L;焙烘1lO℃×3min

    試樣B AP用量240g/L;焙烘12O℃×2min

    試樣C AP用量220g/L;焙烘13O℃×45s

    試驗結果如表2所示。

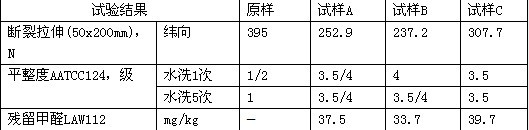

    表2 不同工藝條件的試驗結果

    1·5 操作注意事項

    根據試驗，在進行AP整理時應考慮以下因素。

    1·5·1織物

    只有高品質的織物，才有高品質的整理效果。由于樹脂整理會影響織物的強力等物理指標，必須選擇經過合適前處理和染色的織物。對于使用次等棉紗，并且在前處理和染色時對棉花的聚合度未予以保護的面料，不可能獲得最佳的免燙整理效.

    為了保證棉織物的強力(聚合度高于1800)，在前處理時也可采用巴斯夫公司的Redx柔和前處理工藝。

    此外，由于樹脂交聯反應以酸性物質作為催化劑，如果布面的pH值過高，則會中和部分作為催化劑的酸性物質，導致反應不完全，不僅降低免燙效果，而且將無法控制織物上的殘留甲醛含量于較低水平。

    1·5·2樹脂用量

    樹脂用量應依據織物的品種、強力，以及整理效果的要求而定。一般用量為200-250g/L。

    1·5·3反應條件

    最合適的反應條件是在110-130℃之間焙烘3min至45s。原則上，溫度每升高或降低10℃，反應時間相應縮短一半或增加一倍，諸如llO℃×3min;l20℃×l.5-2min;13O℃×45-60s等。若反應條件過度，則織物損傷巨大，且易色變泛黃;反應條件不足，則織物免燙效果較差，且甲醛含量較高。

    2 結論

    試驗結果表明，全棉府綢和牛津織物，應用AP整理工藝，其免燙整理效果完全能達到高級襯衫廠商的要求，即平整度3.5級或以上，斷裂拉伸強度不低于230N左右，織物殘留甲醛含量低于75mg/kg。根據用戶多年的生產實踐經驗，采用傳統的干交聯工藝，全棉襯衫織物的樹脂整理很難達到3級以上的平整度，即使達到較高的平整度，織物的強力損傷也很大，斷裂拉伸強度一般很難控制在200N以上。

    目前，有些廠家已經開始以AP整理工藝批量生產高級牛津紡襯衫面料，其產品獲得了客戶的認可與好評。因此，AP整理工藝是一種高效的樹脂免燙整理新工藝，有助于生產高級薄型全棉免燙襯衫面料和其他紡織品。

    來源: 印染在線  作者：高華 王巍 巴斯夫(中國)有限公司上海分公司,蔣宏明 余立江 上海司麥脫印染有限公司

該文章暫時沒有評論！
