久草亚洲视频,龙之谷私服,网页私服,网页私服

    【集萃網觀察】Teneel織物的前處理目的是為了最大限度地發揮出桃皮絨風格的觸感。通過對原纖化進行巧妙的控制，可以獲得天然卷曲形狀的高蓬松感、高回彈性、良好的懸垂性、優良的尺寸穩定性，并具有優良的印染后加工性能。

    1．桃皮絨風格的Tencel纖維的工藝流程

    坯布翻縫一燒毛一酶退漿一堿處理(初級原纖化)一酶處理去原纖化一失活處理(洗滌、中和)一氧漂一定形一印花一柔軟拉幅一預縮

    2. 光滑的Tencei纖維的工藝流程

    (1)坯布翻縫一燒毛一酶退漿一氧漂一定型一印花(染色)一整理

    (2)針織物前處理一繩狀處理(酶退漿)一氧漂一水洗一烘干一定形一印花一整理

    3. Tencel纖維前處理工藝配方

    (1)退漿精練：

    酶退漿劑 3％(對織物重)

    碳酸鈉 0—2g／L

    滲透劑 2g／L

    浴比：1：20，溫度：80℃，時間120 min

    (2)堿處理(初級原纖化)：

    柔軟劑 2—4g／L

    燒堿 2—3 g／L(80℃時加入)

    浴比：1：20，溫度：80—95℃，時間：30—60min

    堿處理后的織物用溢流水淋洗至pH值達到中性后再進行酶處理，因為纖維素酶只有在微酸性條件下才能顯示出最大的活性。浴中如有殘留的燒堿，會使酶受到損失。

    (3)酶處理：

    纖維素酶 2—4 g／L

    強度降低防止劑 5 g／L

    醋酸(調節pH=5.0—6.0，或用緩沖溶液)

    浴比：(1：10)一(1：20)，溫度：50—60℃，時間：45—90 min

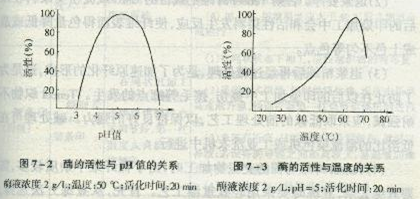

    酶的種類很多，有的酶在溫度為50℃，pH=5．時，可顯示出最大的活性。酶的活性與pH值和溫度的關系圖，分別見圖7—2和圖7—3。

    但并不是所有的酶都能除去Tencel纖維的原纖。由于使用的酶的種類不同，需要的pH值和處理溫度也不相同，Plosl L是一個較好的纖維素酶，是去除丁encel纖維原纖的專用酶。對Tencel織物的前處理來說，在酶處理吋加入強度降低防止劑，是為了防止酶局部性起作用而引起布強度的下降，使用時與酶同時加入為好。調節纖維素酶的用量或調行強度降低防止劑的用量可以達到不同的桃虛絨風格。

    (4)失活處理(洗滌、中和)：Tencel織物經酶的原纖化處理之后，需要進行酶的失活處理，去掉溶液中多余的酶。這是因為殘留在Teneel纖維組織內的纖維素酶，在以后的印染加工中會造成布表面形成色斑，而上色不勻，而且由于酶的存在會降低織物的強力，因而失活處理是必不可少的重要工序。Tencel織物的酶的失活處理方法，可用熱水淋洗方法或加入碳酸鈉中和法處理，均能達到理想的效果。

    ①熱水淋洗法：洗滌70℃一50℃一20℃一醋酸中和(1g／L)

    ②碳酸鈉中和法：酶處理后，加入碳酸鈉1 g／L(調節pH=9—10、溫度70℃、時間10 min)一水洗

    4。前處理操作注意點

    (1)為防止纖維的損傷，必須采取高速燒毛：亡藝。

    (2)退漿要凈，否則Tencel纖維上殘留的CMC或淀粉類漿料在以后的印染加工中會和活性染料發生反應，使纖維表面得色量降低或造成上色不勻等色點。

    (3)退漿精練后再經過堿處理，是為了加速原纖化的形成，這是為了防止在以后的印染加工中擦傷、擦毛等疵點的發生。Tencel織物不耐強堿，應采取低堿的前處理工藝，以保持良好的強力。堿處理可在低浴比的溢流染色機或工業洗衣機中進行。

    (4)Tencel纖維與棉的交織物加工時，由于棉纖維中雜質較多，需要煮練去雜，煮練時要采用輕煮重漂工藝。首先，從煮練方法選擇。Tencel纖維不適合用煮布鍋或繩狀連續汽蒸煮練，否則其織物由于受到折疊擠壓和大摩擦力的作用而產生再也不能消失的皺褶��；其次，在棉布的平幅煮練加工中，由于強堿會使Tencel纖維受損，故只能采用輕煮重漂工藝，前處理采用冷堆法打卷汽蒸加工，可有效減少前處理皺褶印的產生，做到兩者兼顧。

    來源: 印染在線

該文章暫時沒有評論！
