【集萃網觀察】1．實驗工藝
打印----平板機壓燙130℃ ，時間1min----噴固色劑----平板機壓燙130℃，時間1min 。
2．固色劑數量變化導致的印花效果變化：
（1）色光變化

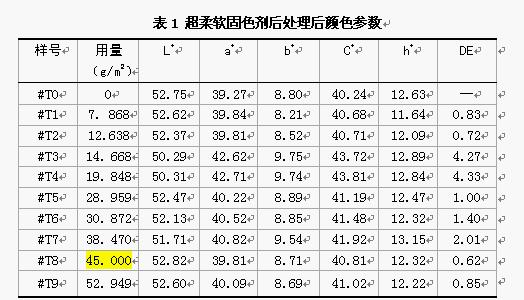

表1顯示，隨著超柔軟固色劑用量的加大，明度L值和彩度C值變化不明顯。b值變化幅度不大，說明隨著使用量的加大，泛黃現象也并不明顯。

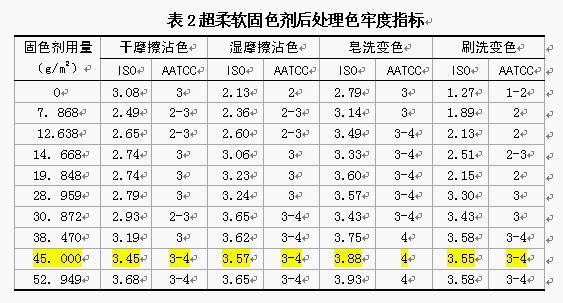

（2）色牢度變化
3．結論
（1）分析：
由上表可知：使用超柔軟固色劑后，干摩擦沾色牢度變化比較緩慢，但隨著其用量的增加，干沾色牢度有半級的提高，當用量達到45.00g/m2以上時，可達到3-4級；而濕摩擦沾色牢度有明顯的上升趨勢，當用量達到30.00g/m2以上時，便可達到3-4級，大約提高一級以上。皂洗及耐刷洗色牢度提高也非常明顯，分別可達到4級和3-4級。另外經處理后織物仍然非常柔軟，手感損傷很少。
（2）結論
A．最佳工藝：打印----平板機壓燙130℃ ，時間1min----噴固色劑----平板機壓燙130℃，時間1min 。
B．固色劑最佳用量：35-50 g/m2
附加說明：本實驗是以本公司涂料墨為試驗用墨水，以純棉布料為介質，此工藝及用量后的效果。非本公司墨水未加驗證。
來源：上海捷彩數碼噴墨科技有限公司 技術部 2007年10月22日
作者：李先生（手機：13801890953 電話：021-68726669-8003 QQ：729337898）
該文章暫時沒有評論！
最新技術文章
點擊排行
安卓APP
微信號：yinhuashijie
手機版
《印花世界》雜志
微信群接入口
客服
