久草亚洲视频,龙之谷私服,网页私服,网页私服

    【集萃網觀察】調溫紡織品，也稱為適溫紡織品、含相變材料/相變材料微膠囊纖維、相變纖維以及溫度調節織物等。自動調溫纖維/紡織品是將相變蓄熱材料技術與纖維和紡織品制造技術相結合開發出的一種高技術產品。

    近二三年在美國和歐洲市場上出現的0utlast纖維是一種利用相變材料微膠囊技術開發的新型纖維。含有相變材料的紡織品在外界環境溫度升高時，相變材料吸收熱量，從固態變為液態，降低了體表溫度。相反，當外界環境溫度降低時，相變材料放出熱量，從液態變為固態，減少了人體向周圍放出的熱量，以保持人體正常體溫，為人體提供舒適的“衣內微氣候”環境，使人體始終處于一種舒適的狀態。這類纖維材料可主動地、智能地控制周圍的溫度，故又稱為智能纖維。自動調溫纖維和紡織品可用于普通服裝、運動服裝、職業服裝、室內裝飾、床上用品、鞋襪以及醫療用品。

    2.2.1 相變材料分類

    (1) 無機類

    無機類固-液相變儲能材料主要有結晶水合鹽類、熔融鹽類、金屬或合金類等。其中最典型的是結晶水合鹽類，它們有較大的熔解熱和固定的熔點。其本質是指脫出結晶水的溫度，脫出的結晶水可使鹽溶解而吸熱。降溫時其發生逆過程，吸收結晶水而放熱。相變機制表達如下:

    AB·mH20→AB+mH20+Q

    AB·mH20→AB·pH20+(m-p)H20+Q

    其中m和p為結晶水的個數，Q為融解熱。

    這類物質用得較多的是堿金屬和堿土金屬的鹵化鹽、硫酸鹽、磷酸鹽、硝酸鹽、醋酸鹽、碳酸鹽等鹽類的水合物，具有代表性的有:Na2SO4·10H20、Mg(N03)2·6H20、MgC12·6H20、CaC12·6H20、CaBr2·6H20、Zn(N03)2·6H20、NH4A1(SO4)2·12H20、Na2S203·5H20、LiN03·3H20、KF·6H20、Na2HP04·12H20、CH3C00Na·3H20等等。

    (2) 有機類

    這類相變材料常用的有:高級脂肪烴類、脂肪酸或其酯或鹽類、醇類、芳香烴類、芳香酮類、酰胺類、氟利昂類和多羥基碳酸類等另外高分子類有:聚烯烴類、聚多元醇類、聚烯醇類、聚烯酸類、聚酰胺類以及其它的一些高分子。

    現階段紡織品上主要應用微膠囊包覆石蠟類相變材料，通常稱為Micro-PCM 。

    Micro-PCM具有如下特性：(1)提高了傳統PCM的穩定性。如傳統PCM穩定性差，易發生過冷和相分離現象。形成微膠囊后，這些不足會隨著膠囊微粒的變小而得到改善。(2)強化了傳統PCM的傳熱性能。Micro-PCM顆粒微小且壁薄(0.2μm～1μm)，提高了PCM的熱傳遞和使用效率。(3)改善了傳統PCM的加工性能。Micro-PCM顆粒微小，粒徑均勻，易于與各種高分子材料混合構成性能更加優越的復合高分子相變材料。

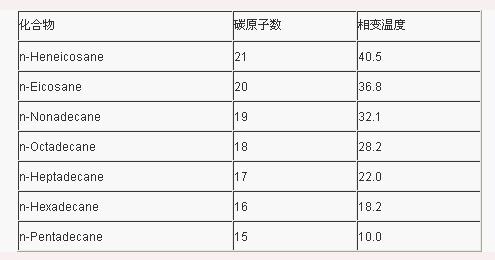

    表一 石蠟系相變材料

    2.2.2 相變智能纖維的制備

    (1) 涂層法 采用浸→軋→烘→皂洗工藝得到相變材料的織物，浸漬液中含Micro-PCM、交聯劑、催化劑等。這種方法是將相變高聚物附著在纖維表面，故對織物手感以及使用中的穩定性都存在問題，而且相變材料進行交聯后調溫性能可能發生改變。

    (2) 中空纖維填充法  在織造前，利用特殊方法將中空部分密封，將Micro-PCM充填到中空纖維的中空部分，利用相變材料而產生可逆蓄熱和防熱性能，然后用樹脂將纖維進行包覆，防止相變膠囊外泄從而達到持久調溫效果。

    (3) 紡絲法  將Micro-PCM直接分散在紡絲熔體或溶液內進行紡絲，或將含有Micro-PCM的紡絲組分作為島或芯組分，聚酯、丙綸等作為皮組分制備耐久效果更好的相變纖維，現階段主要應用的為溶液紡絲和熔融紡絲技術。最早應用的為溶液紡絲技術紡造相變腈綸纖維，目前研究的熱點為采用熔融紡絲工藝，所以制備耐高溫的微膠囊成為開發的難點。

    (4) 泡沫法  使用水吹法得到的泡沫很柔軟，其中蓄熱調溫微膠囊均勻分布，增重約35%～48%，但撕破強力很低，通常適合做服裝襯里。Outlast曾授權Lendell制造公司生產這種軟泡沫材料，美國Frisby公司將蓄熱調溫微膠囊嵌入輕型的泡沫材料中，已用于頭盔、手套和靴子等防護用品中。

該文章暫時沒有評論！
