【集萃網觀察】 圓網印花機在生產過程中，為避免各圓網中色漿的額外消耗，必須時刻保持每一只圓網內色漿液面穩定，加多了會從圓網兩端流出，造成浪費;圓網內漿料少了會造成缺色，造成次品。液位控制器的作用就是通過一探頭檢測圓網內色漿液位，當液面低于探頭位置時啟動加漿泵滌加色漿，液面升到探頭位置時經一短暫延時停止加漿。目的是使色漿液面淹沒探頭，避免加漿泵頻繁啟動。在液位控制器頂端可調整延時時間，范圍在1～10 s。通常由擋車工根據各網花型的不同，色漿消耗量大小自行調節，一般整定在1～3 s，即可滿足生產需要。
1 電路原理分析
1.1 荷蘭STORK原裝液位控制器

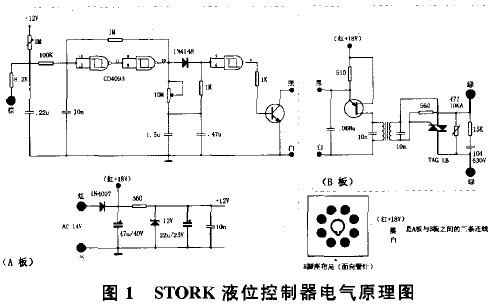

整機電路如圖1所示。外型尺寸41 mm×60mm×68 mm，由2塊電路板A板和B板組成。
A板包括電源部分和控制部分。B板包括震蕩觸發電路，驅動雙相可控硅。電源采用半波整流方式，經12 V穩壓管穩壓后提供工作電壓。穩壓之前約18 V電壓提供給B板，作單結管弛張震蕩器的工作電源。
控制部分使用CMOS集成電路CD4093組成檢測，延時功能。CD4093是2輸入端4與非施密特觸發器。(圖1中只畫出3只門電路，不使用的門電路輸入端要接固定電平，實際電路中1、2接4腳，3腳懸空。這一部分在圖1中沒有表示出來。)在本電路中將與非門2輸入端并聯作非門使用，色漿液位探頭由8腳管座5接人，經過阻容濾波，去除外界干擾，加至輸入端12、13腳，經過2次反相，第10腳輸出。由圖l所示，10～l2、13腳之間接有1M 電阻，使這2只非門組成具有回差的施密特觸發器。實測探頭電位在>7.2 V 或<6.9 V 時門輸出跳變，與第10腳輸出關系，形成回差電壓，約0.3 V。電路轉移特性如圖2。當輸入信號電壓在6.9～7.2 v 之間變化時，輸出保持原狀態不變化，提高了輸入信號的抗干擾能力。
第10腳經二極管接下個與非門的輸入端5，6。反相后推動一NPN三極管，控制B板上的震蕩觸發電路。二極管兩端聯接的電阻電容組成延時電路，工作過程如下：
靜態時探頭呈高電平，表示液位低，10腳為高電平，二極管導通，5，6腳也為高電平，經1 K電阻向電容器充電。4腳為低電平，三極管關斷，集電極為高電平。B板上由單結晶體管組成的張弛震蕩器起振，觸發雙向可控硅導通，使得加漿泵接觸器吸合，開始加漿。
色漿液面升高接觸到探頭時，探頭電位被漿液對地拉低。10腳為低電平，二極管關斷，由于電容器存貯一定的電能，通過1K電阻維持5，6腳為高電平;同時還通過10M 電位器對10腳放電，調整電位器阻值，決定放電的快慢，改變RC時間常數，可調節延時時間。而后隨著電容器不斷放電，5，6腳電平降至低電平，4腳輸出高電平，三極管導通，集電極為低電平。B板上由單結晶體管組成的張弛震蕩器停振，雙向可控硅關斷，停止加漿。
清楚電路原理后，一般故障都能修復。控制器整體結構緊湊，缺點是散熱不好，經常損壞雙向可控硅，可用BT136，BCR 5AM 等代換。單結晶體管可用國產型號BT33等代換。代換后應檢查并聯在輸出端的阻容吸收元件是否完好，測量負載不存在短路，再上電試用。
1.2 佶龍圓網印花機的色漿液位控制器
整機電路如圖3所示。外型尺寸46 mm X 76mmX 85 mm，由t塊電路板組成。
電源采用全波整流方式，經12 V穩壓管穩壓后提供工作電壓。8腳管座3腳單獨作為地線。控制部分使用CMOS集成電路CD401i組成檢測，延時功能。CD401 1是2輸入端4與非門。管腳排列與CD4093相同。電路中將與非門2輸入端并聯作非門使用。檢測和延時部分與STORK相似。不同的有以下幾點：
輸入信號經過兩非門反相，沒接成施密特觸發器，實際應用也很穩定;
增加了LED發光管指示燈，方便觀察工作情況;
使用固態繼電器代替了雙向可控硅，使得電路簡潔。為保護固態繼電器，在輸出端并聯壓敏電阻，作過壓保護;串聯保險絲，作短路保護。
1.3 黃石STORK圓網印花機的色漿液位控制器
電路主體與STORK相同，采用2塊線路板的結構。外型體積較大，改善了散熱條件，能長時間工作。不同的是，電源采用圖3所示的全波整流方式，所以可與佶龍機互換使用。故障多數為元器件老化，對于損壞嚴重難以修復的只有更換。
2 自主開發的圓網印花機色漿液位控制器

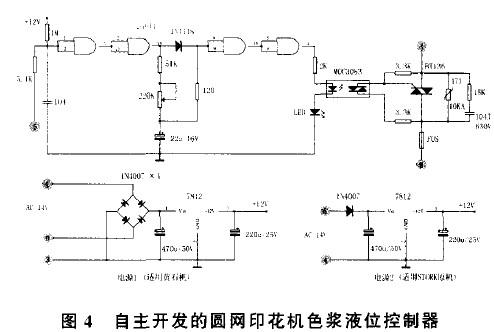

整機電路如圖4所示。外型尺寸40 mm X 50mmX 60 mm，由1塊電路板組成。電路特點：
2.1 為了適應不同機型，原理圖給出2種電源，結合電路板設計，可根據需要，搭接成全波或半波整流任一形式。
2.2 使用MOTOROLA光電偶合器MOC3083作光電隔離，用內部的小可控硅觸發外部可控硅。
MOC3083具有過零觸發功能，在交流電變化至零點時觸發雙相可控硅導通，減小了負載電流的沖擊，也延長了可控硅的工作壽命。
2.3 完善了對可控硅的保護，電路具有壓敏電阻保護，阻容保護。安裝了保險絲，當外部負載發生意外短路時，保護可控硅不被燒毀。
2.4 增加了LED發光管指示燈，方便觀察工作情況。
3 總結
圓網印花機在印染行業普遍應用，色漿液位控制器使用量大，工作頻繁，所以損壞率高。很多生產廠家的產品質量參差不齊，都不提供技術資料，給維修工作造成困難。文中自主開發的液位控制器，通用性強，可靠性高。還可以用于各種容器內對水，化學助劑等的液位控制。目前不僅滿足了本單位的需要，還幫助其他單位解決了困難。通過不斷總結維修經驗，提高了設備維護水平，為企業創造了良好的經濟效益。
來源 何 新(來源互聯網)
