久草亚洲视频,龙之谷私服,网页私服,网页私服

　　2.2.2 乳膠粒形態

　　取一定量丙烯酸酯無皂乳液，稀釋一定倍數后，在JEM-200CX型透射電鏡下觀察乳膠粒形態，如圖3所示。

　　×10000倍

　　圖3 丙烯酸酯無皂乳液成膜的TEM圖

　　圖3中，丙烯酸酯無皂乳液形成的膜在透射電鏡下無法清晰地看出單個顆粒的外觀及形狀，但可以清晰地看出存在大量的顆粒聚集。這是由于試驗中所使用的膠體保護劑PVA在合成時，將大量的乳液顆粒包裹于其中，形成膠束。成膜后，在顆粒表面形成具有一定厚度的PVA薄膜，從而使乳液顆粒聚集在薄膜內，因而無法清晰地看到單個顆粒的形狀和大小。

　　2.2.3 乳液粒子粒徑

　　圖4為丙烯酸酯無皂乳液的粒子粒徑分布圖。

　　圖4 丙烯酸酯無皂乳液的粒徑分布圖

　　由圖4可知，丙烯酸酯無皂乳液的粒徑主要分布在0.8-4µm（這與通過圖4透射電鏡得出的乳液粒徑算術平均值2µm相符），且圖3中存在兩個明顯的粒徑峰值。這可能是由無皂乳液的濃度較大，雜質相對較多造成的。其主要原因是，聚合反應過程中加入了PVA，PVA在反應體系中既充當穩定劑，又作為表面活性劑將乳液顆粒聚集在膠體保護殼內，從而導致出現另一個粒徑峰值。結合圖3可以看出，PVA使丙烯酸酯無皂乳液的形態和結構發生改變。PVA的加入對無皂乳液聚合有利也有弊，因此，必須嚴格控制PVA的用量，以確保乳液的最佳性能。

　　2.2.4 TGA分析

　　取丙烯酸酯無皂乳液置于表面皿中，于真空干燥箱中8O℃干燥3h，形成的膜用DT-40型熱重分析儀測定熱穩定性，結果如圖5所示。

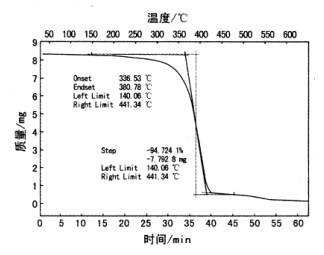

　　圖5 丙烯酸酯無皂乳液的TGA曲線

　　由圖5知，在441.34℃以下，丙烯酸酯無皂乳液具有很好的穩定性，在熱重分析過程中丙烯酸酯無皂乳液只發生一步反應，說明在無皂乳液聚合中只發生共聚而沒發生均聚反應，且無其它副產物。綜合分析圖5 TGA和圖2 DSC曲線可知，DSC差示掃描圖譜上出現的多個細小曲線變化是由丙烯酸酯粘合劑膜上的雜質干擾所引起的，并不是反應過程中出現的副產物。

　　2.3 丙烯酸酯無皂乳液在涂料印花中的應用

　　按照涂料印花工藝，將自制的丙烯酸酯無皂乳液粘合劑與市售粘合劑應用于織物的涂料印花（表5）。

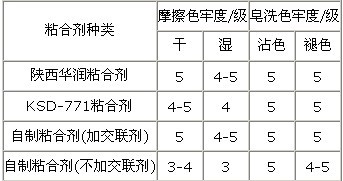

　　表5 粘合劑對織物涂料印花性能的影響

　　由表5可知，本試驗合成的丙烯酸酯無皂乳液涂料印花粘合劑的應用性能較好，各項色牢度均達到工業粘合劑的標準。
